Hướng Dẫn Sử Dụng Đầu Giải Mã Âm Thanh JNET DAC DA800

Hướng Dẫn Sử Dụng Đầu Giải Mã Âm Thanh JNET DAC DA800

18/08/2022 10:32

Sách hướng dẫn sử dụng bộ khuếch đại card âm thanh giải mã âm thanh Bluetooth Jnet DA800

Thông số kỹ thuật sản phẩm:
Thương hiệu: JNET: DA800
Chất liệu vỏ: Hợp kim nhôm
Chip kết hợp: ESS9018K2M + SA9227A + QCC5125 + TPA6120A2+ LM4562
Giắc cắm tai nghe
Giao thức Bluetooth: LDAC / aptX-HD / aptX-Adaptive / aptx-LL / aptx / AAC / SBC, v.v.
Tốc độ lấy mẫu Bluetooth và độ rộng bit: 44,1 khz / 48khz / 96khz (chỉ LDAC hỗ trợ 96Khz)
Độ rộng bit lấy mẫu Bluetooth: 16bit / 24bit (cao nhất)
Phiên bản Bluetooth: phiên bản 5.1
Khoảng cách Bluetooth: có thể truyền trong vòng 15 mét
Thẻ âm thanh USB Hỗ trợ hệ thống: Win11 trở xuống, Android, Apple và các
card âm thanh USB khác
Tốc độ lấy mẫu sợi quang / đồng trục 384KHz / 32bit / độ rộng bit: hỗ trợ
tốc độ lấy mẫu DAC lên đến 192KHz / 24bit và độ rộng bit: DSD hỗ trợ tối đa DSD256 / 1 bit, PCM hỗ trợ lên đến 384KHz / 32bit
DAC Tỷ lệ tín hiệu trên nhiễu (SNR): + 127dB
DAC Tổng méo hài + Tiếng ồn (THD + N): -120dB
Hiệu suất khuếch đại: Với 120dB SNR và
Trở kháng tai nghe dải động: 16-300 ohms
Công suất tai nghe: Tối đa 500mW (Tải 32 ohm)
Nguồn điện: DC 12V / 1A
Kích thước sản phẩm: 136 * 109 * 31mm
Trọng lượng sản phẩm: 350g

Hướng dẫn Sử Dụng Jnet DA800 :

1. Thao tác núm trên bảng điều khiển phía trước:
Xoay ngược chiều kim đồng hồ để giảm âm lượng; xoay theo chiều kim đồng hồ để tăng âm lượng.
Nhấn nhanh để chuyển đổi chế độ đầu vào theo chu kỳ; nhấn và giữ trong 3 giây để tắt mềm, nhấn nhanh một lần nữa để bật nguồn.

2. Mô tả trạng thái đèn báo (BT)
COX: chế độ đầu vào đồng trục, luôn bật
OPT: Chế độ đầu vào quang học, luôn bật
USB: Chế độ thẻ âm thanh USB, nhấp nháy nghĩa là đầu vào tín hiệu PCM, đèn ổn định có nghĩa là đầu vào tín hiệu mã nguồn DSD

Lưu ý: chế độ đầu vào bluetooth, nhấp nháy nghĩa là bluetooth chưa được kết nối, đèn ổn định có nghĩa là bluetooth được kết nối

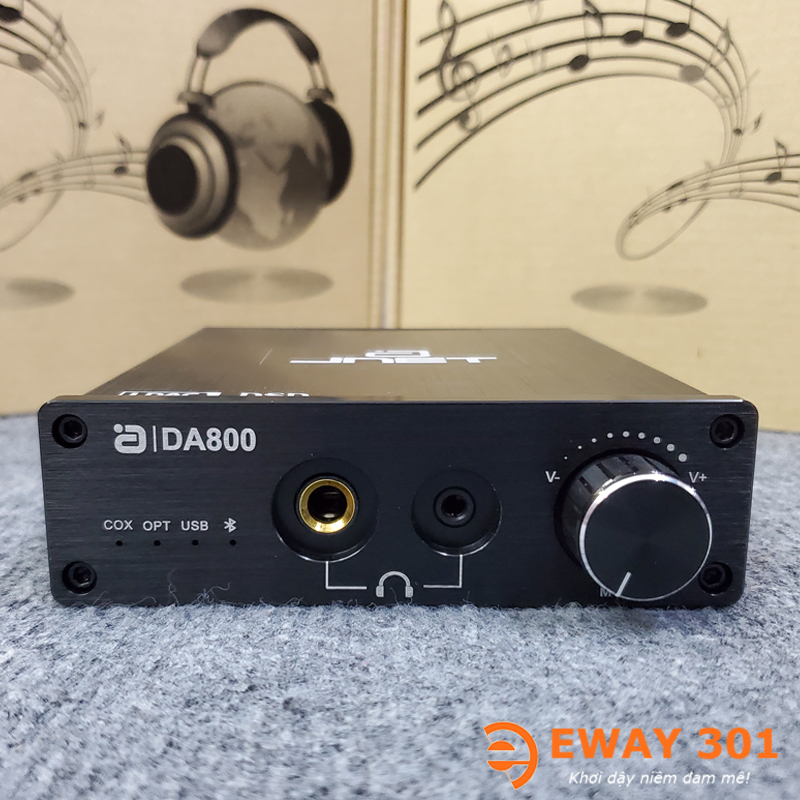

1: Đèn báo chuẩn kết nối đồng trục

2: Đèn báo chuẩn kết nối quang học

3: Đèn báo chuẩn kết nối USB

4: Đèn báo chuẩn kết nối Bluetooth

5: chuẩn kết nối Giắc cắm tai nghe 6,35mm

6: chuẩn kết nối Giắc cắm tai nghe 3,5 mm

7: Nhấn và giữ để tắt nguồn / nhấn nhanh để bật nguồn (trạng thái bật: nhấn nhanh    để chuyển chế độ, xoay để điều chỉnh âm lượng)

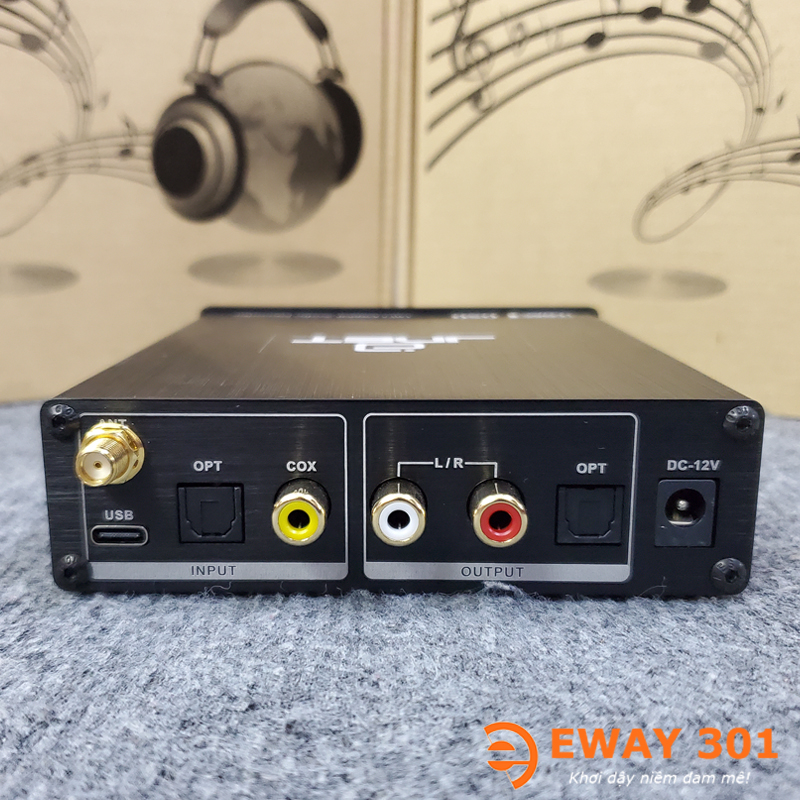

 1: Giao diện ăng ten Bluetooth

2: Giao diện đầu vào thẻ âm thanh USB

3: Giao diện đầu vào quang học

4: Giao diện đầu vào đồng trục

5: Giao diện đầu ra kênh trái

6: Giao diện đầu ra kênh phải

7: Giao diện đầu ra quang

8: Giao diện nguồn 12V

Phương thức kết nối hoạt động Jnet DA800:

1. Đầu vào Bluetooth:

1a) Bật nguồn DA800, chuyển phím chế độ hoạt động sang đèn chế độ bluetooth nhấp nháy
1b) Bật Bluetooth của điện thoại di động và các thiết bị khác, nhấp để tìm kiếm và kết nối với thiết bị Bluetooth có tên DA800. Sau khi kết nối và ghép nối, chế độ bluetooth sẽ luôn sáng

2. Đầu vào đồng trục:

1) Kết nối cổng đầu ra đồng trục của đầu đĩa hoặc TV với cổng đầu vào đồng trục (COX INPUT) của DA800 thông qua cáp âm thanh đồng trục 75 ohm;

2) Đặt đầu phát hoặc âm thanh TV thành đầu ra đồng trục. Định dạng âm thanh được đặt thành PCM.
3) Chuyển kênh đầu vào tín hiệu của DA800 sang chế độ đầu vào đồng trục, đèn COX sẽ sáng.

3. Đầu vào sợi quang:

1) Kết nối cổng đầu ra sợi quang của đầu đĩa hoặc TV với cổng đầu vào sợi quang (OPT INPUT) của DA800 thông qua cáp âm thanh sợi quang.
2) Đặt âm thanh của đầu đĩa hoặc TV thành đầu ra quang học và đặt định dạng âm thanh thành PCM.
3) Chuyển kênh đầu vào tín hiệu của DA800 sang chế độ đầu vào quang học, đèn OPT sẽ sáng.

4. Đầu vào USB Type-C (máy tính):

1) cần thao tác cài đặt phần mềm trên máy tính
2) Kết nối máy tính với cổng đầu vào (USB INPUT) của DA800 thông qua cáp dữ liệu Type-C sang USB A.
3) Chuyển kênh đầu vào tín hiệu của DA800 sang chế độ đầu vào USB và đèn USB sẽ sáng.
4) Cài đặt trình điều khiển USB theo lời nhắc hệ thống Windows,
Lưu ý: USB được kết nối với giao diện USB của máy tính hoặc thẻ âm thanh OTG của điện thoại di động và không thể kết nối với các thiết bị lưu trữ như đĩa U và thẻ SD.

5. Đầu vào USB Type-C (điện thoại di động):

1) Xác nhận rằng giao diện điện thoại di động hỗ trợ đầu ra thẻ âm thanh OTG.
2) Kết nối điện thoại di động với cổng đầu vào (USB INPUT) của DA800 bằng cáp dữ liệu hỗ trợ chức năng card âm thanh OTG.
Lưu Ý: Điện thoại Android có thể được kết nối với cổng đầu ra của điện thoại di động thông qua bộ điều hợp OTG kèm theo và sau đó điện thoại di động có thể được kết nối với cổng đầu vào (USB INPUT) của DA800 thông qua dữ liệu USB A to Type-C cáp.
3) Bật chức năng OTG của điện thoại di động và chọn đầu ra đa phương tiện để chèn vào.
4) Bạn có thể tải xuống nhạc Haibei, bật chức năng độc quyền của USB trong cài đặt và hỗ trợ phát lại không mất dữ liệu DSD.

6. Kết nối đầu ra:

1) Đầu ra giao diện 6,35mm / 3,5mm: kết nối tai nghe tương ứng
2) Ngõ ra kênh trái và phải (R / L): kết nối với bộ khuếch đại công suất tương ứng hoặc loa hoạt động
3) Đầu ra sợi quang: kết nối với bộ khuếch đại công suất tương ứng hoặc loa hoạt động;
PS: Sợi quang là đầu ra mã nguồn, lên đến 192K 24Bit

7. Kết nối nguồn:

Kết nối bộ chuyển đổi nguồn 12V / ~ 1A (vui lòng kiểm tra thông số kỹ thuật của nguồn điện, không sử dụng nguồn điện không tiêu chuẩn) với đầu vào DC của bộ nguồn DA800, sau đó cắm bộ chuyển đổi vào ổ cắm điện trong nhà.
Thông số kỹ thuật DC của bộ nguồn có đường kính ngoài là 5,5mm và đường kính trong là 2,1mm. Vui lòng sử dụng nguồn điện được chứng nhận 3C và tránh sử dụng nguồn điện có khả năng lọc kém để tránh nhiễu hiện tại.

8. Chuyển đổi

Núm trên bảng điều khiển phía trước: nhấn và giữ trong 3 giây để tắt mềm, sau đó nhấn nhanh để bật nguồn.

Bảo trì hàng ngày:

Có biện pháp chống ẩm, chống ô nhiễm.

Việc vệ sinh phải được thực hiện khi tắt nguồn.

Khi sử dụng, nên đặt máy ở nơi an toàn, không tự ý đẩy hoặc đặt các vật dụng trên máy.

Khi xảy ra lỗi vui lòng liên hệ nhà sản xuất, đại lý phân phối bán hàng chính thức để được các kỹ thuật viên chuyên nghiệp tư vấn giải đáp các thắc mắc, khắc phục các lỗi sảy ra trong quá trình sử dụng, không tự ý tháo lắp sản phẩm.
